UC5L連續反應集成系統裝置

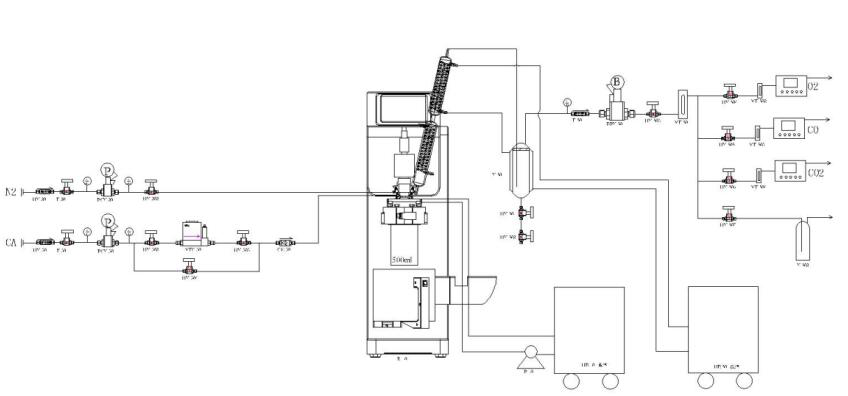

北京世紀森朗UC5L連續反應集成系統裝置流程由五部分組成：N2氣體進料部分、CA氣體進料部分、液體進料部分、反應部分及背壓放空或氣體檢測部分。
1. UC5L連續反應集成系統裝置氣體進料部分
為保證計量器具及閥門的安全性，設置有氮?dú)獯祾哐b置，在實驗前后要對整個氣路進行吹掃置換。由鋼瓶或公用工程接入的氮?dú)猓∟2），經過兩通球閥（HV-201）調節后其中作為吹掃置換氣體，分別進反應釜（R-101）和取樣閥用于氣體的吹掃和置換，從而達到保護腐蝕性氣體對質量流量計、調節閥和管線的腐蝕。由鋼瓶或公用工程接入的CA作為系統用氣部分經過氣體過濾器（F-301）過濾后進入減壓閥（PCV-301）進行減壓，減壓后的CA氣體經兩通球閥（HV-302），并通過氣體質量流量計（MFC-301）控制和計量后，經兩通球閥（HV-303）和單向閥（CK-301）后進入氣體預熱器（VAP-201）,預熱后進入反應釜（R-101）。
為保證整個系統的安全操作，在CA配氣系統中均設計有旁路閥門（HV-304），當系統充壓、試漏或是流量計出現異常時，可以通過旁路進入系統。
2. UC5L連續反應集成系統裝置液體進料部分
液體原料由物料混合罐（R-401）經過液體過濾器（F-401）過濾后進入精密計量泵（P-401），經過精密計量的液體原料經過兩通球閥（HV-401）和單向閥（CK-401）進入反應釜（R-101）。
3. UC5L連續反應集成系統裝置反應部分
反應部分由原料進入反應器（R-101）進行反應，反應器（R-101）由電加熱反應爐進行加熱，以保證反應所需的溫度。反應后的氣體經進入冷凝回流器，冷凝回流器有常溫冷凝和低溫冷凝雙級冷凝組合，氣體經過雙級冷凝后液體重新回到反應釜內，氣體則進入放空或氣體檢測系統。為整個系統的安全性考慮，在反應釜釜蓋設置有壓力表，安全閥實時檢測反應釜內的溫度及壓力。并設置有可爆破閥，當系統出現異常升壓時，可以實現自動泄壓保護，從而保證了實驗儀器和操作人員的安全。
4. UC5L連續反應集成系統裝置放空部分
氣體經過雙級冷凝器后進入氣液分離罐（V-501）,分離后的產物分為氣相和液相兩部分,液相組分離后在分離罐中。不凝氣的進入背壓閥及放空及檢測部分。冷凝器所需的換熱水用循環冷卻水提供。鑄就實驗室反應釜主流影響力，助力中國科研事業發展。世紀森朗擁有著十多年微型高壓反應釜加工技術經驗和反應設備核心技術，可為用戶定制加工適應不同實驗體系的反應設備，并保證其安全、穩定、操作簡便。
  |
