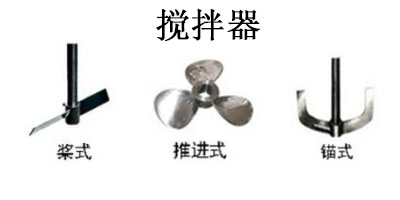

世紀森朗設計的全頻固液萃取光催化反應裝置采用國內外的標準模塊設計，裝置系統分為N2加壓與吹掃系統、二甲醚加壓液化系統、萃取全透明反應釜、氣化干燥系統 攪拌器是反應釜關鍵部件之一，根據釜內不同介質的物理學性質，容量，攪拌目的等選擇相應的攪拌器，對促進化學反應速度，提高生產效率能起到很大的作用。掌握攪拌器的分類及使用場合有助于選擇合理的攪拌器，從而達到更好的效果。
一、槳式攪拌器
由槳葉、鍵、軸環、豎軸所組成。槳葉一般用扁鋼或不銹鋼或有色金屬制造。槳式攪拌器的轉速較低，一般為20～80r／min。槳式攪拌器直徑取反應釜內徑Di/3～2/3，槳葉不宜過長，當反應釜直徑很大時采用兩個或多個槳葉。
主要應用：
槳式攪拌器適用于流動性大、粘度小的液體物料，也適用于纖維狀和結晶狀的溶解液，物料層很深時可在軸上裝置數排槳葉。折葉式比平直葉式功耗少，操作費用低，故折葉槳使用較多。
槳式攪拌器不能用于以保持氣體和以細微化為目的的氣—液分散操作中。
槳式攪拌器的轉速一般為20～100r/min ，其常用參數見下表：
二、推進式攪拌器
推進式攪拌器，攪拌時能使物料在反應釜內循環流動，所起作用以容積循環為主，剪切作用較小，上下翻騰效果良好。當需要有更大的流速時，反應釜內設有導流筒。
標準推進式攪拌器有三瓣葉片，其螺距與槳直徑d相等。推進式攪拌器直徑約取反應釜內徑Di的1/4～1/3，300～600r／min，攪拌器的材料常用鑄鐵和鑄鋼。
推進式攪拌器的特點：
軸向流攪拌器；
循環量大，攪拌功率小；
結構簡單、制造方便；
常用于低粘流體中。
三、錨式攪拌器
適用于粘度在100Pa·s以下的流體攪拌，當流體粘度在10～100Pa·s時，可在錨式槳中間加一橫槳葉，即為框式攪拌器，以增加容器中部的混合。
錨式攪拌器的特點：
結構簡單，制造方便；
適用于粘度大、處理量大的物料；
易得到大的表面?zhèn)鳠嵯禂?shù)；
可減少“掛壁”的產生。
  |
